使用矢量绘图

Egret中封装了 Graphics 类实现矢量绘图功能，可以绘制矩形、圆形、直线、曲线、圆弧等。下面介绍了矢量绘图功能的基本用法和若干高级用法。

1.绘制矩形

Graphics 类中封装的绘图方法不能直接使用，而需要在显示对象中使用。一些显示对象（如 Shape 和 Sprite ）中已经包含了绘图方法，因此可以在显示对象中直接调用这些方法进行绘图。

下面代码以 Shape 对象为例，绘制矩形的：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.graphics.beginFill(0xff0000,  1);
    shp.graphics.drawRect(0,  0,  100,  200);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

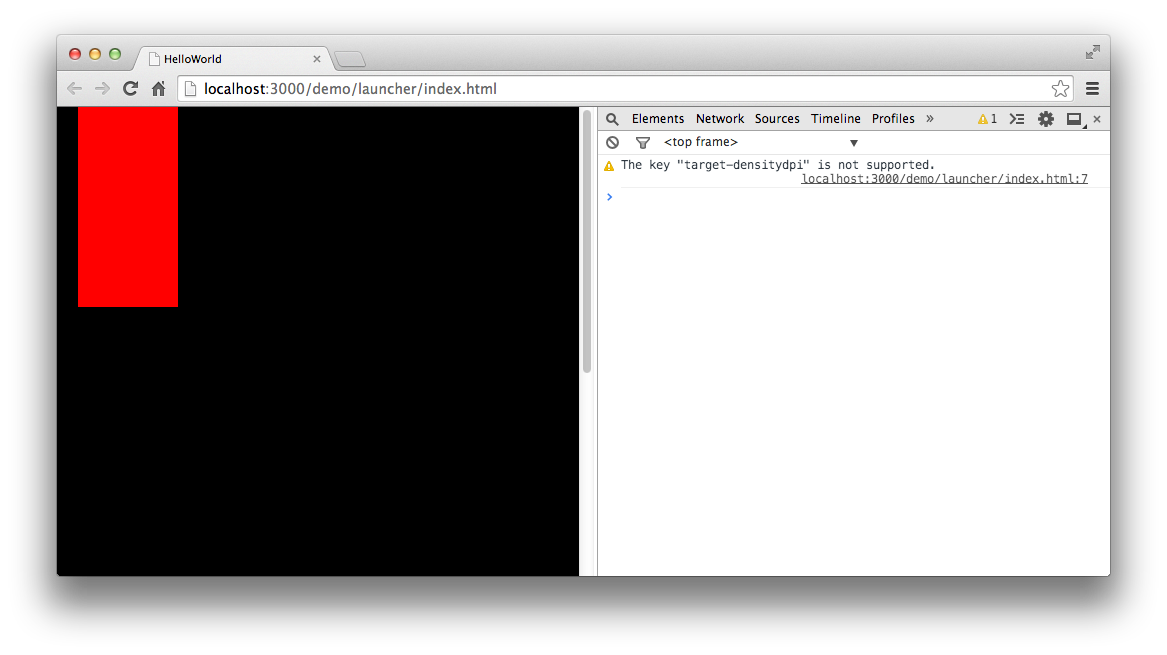

编译后运行，效果如图：

这段代码中核心绘图代码是下面这三行:

shp.graphics.beginFill(0xff0000,  1);
shp.graphics.drawRect(0,  0,  100,  200);
shp.graphics.endFill();

访问 shp 的 graphics 属性会返回一个 Graphics 对象，操作此对象中的绘图方法即可实现绘图。

调用 beginFill() 方法设置矩形的填充颜色，这里将填充颜色设置为红色（颜色值0xff0000），同时将alpha设置为1，表示完全不透明。

调用 drawRect() 方法设置矩形的位置和大小，前两个参数分别为矩形左上角的X、Y轴坐标（相对于 shp 的锚点计算），后两个参数分别为矩形的宽和高，这里在 (0, 0) 点绘制了一个 100*200 的矩形。

调用 endFill() 方法结束当前绘制操作。

若要为矩形添加描边，需设置线条的样式，通过 lineStyle() 方法实现。

该方法的第一个参数是描边的线条宽度，第二个参数是描边的颜色。

为绘图代码添加一行:

shp.graphics.lineStyle(10,  0x00ff00);

修改后的代码如下：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.x  =  20;
    shp.y  =  20;
    shp.graphics.lineStyle(10,  0x00ff00);
    shp.graphics.beginFill(0xff0000,  1);
    shp.graphics.drawRect(0,  0,  100,  200);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

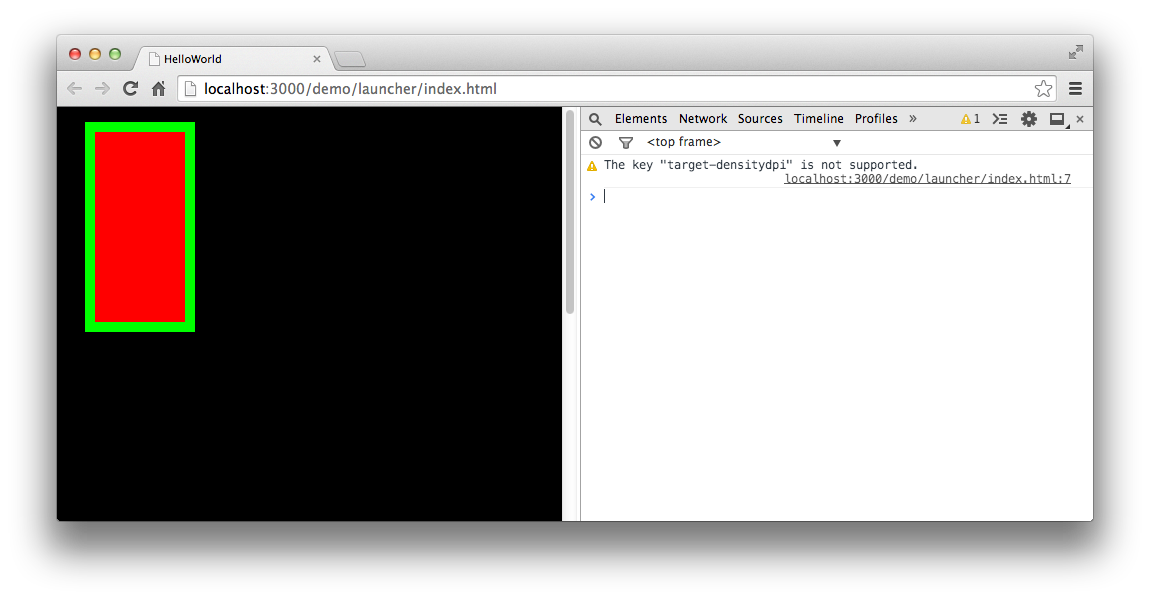

编译并运行，效果如图：

2.绘制圆形

绘制圆形的方法与绘制矩形类似，只需将 drawRect() 方法改为 drawCircle() 方法。

declare  class  Graphics  {
  drawCircle(x:  number, y:  number, radius:  number):  void;
}

drawCircle() 方法接受三个参数，第一个参数为圆心的X轴坐标，第二个参数为圆心的Y轴坐标，第三个参数为半径。

注意：圆心的X轴和Y轴位置是相对于 Shape 对象的锚点计算的.

下面代码示例绘制了一个半径为50像素的圆形：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.x  =  100;
    shp.y  =  100;
    shp.graphics.lineStyle(10,  0x00ff00);
    shp.graphics.beginFill(0xff0000,  1);
    shp.graphics.drawCircle(0,  0,  50);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

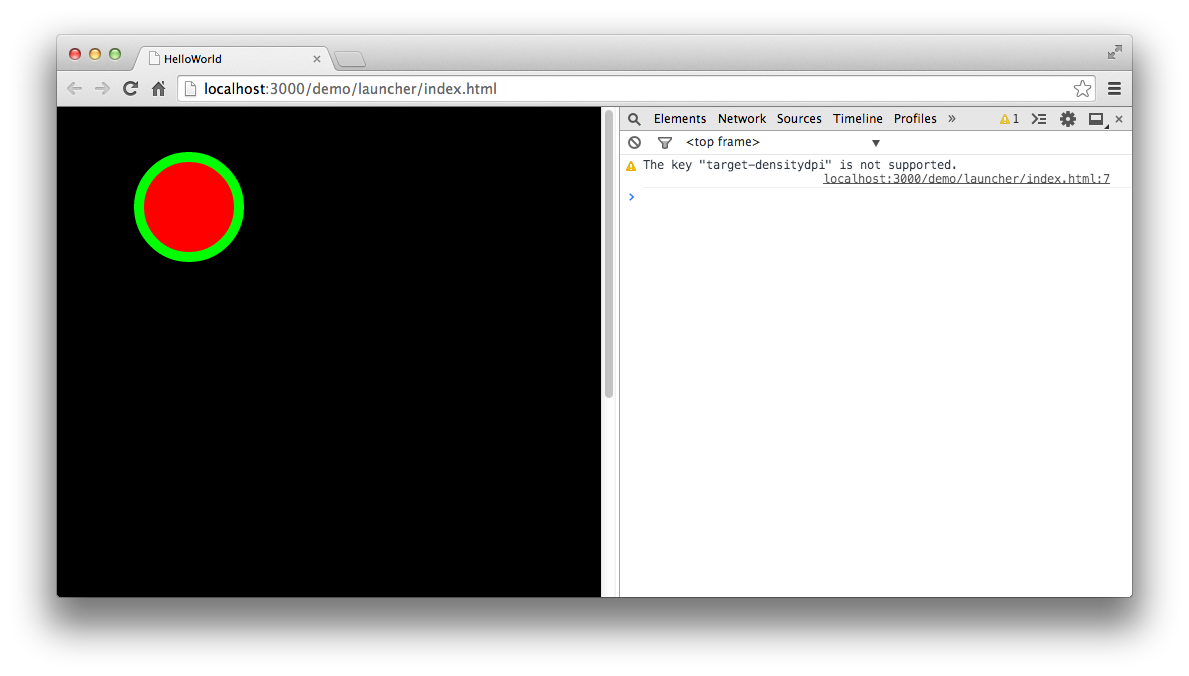

编译并运行，效果如图：

3.绘制直线

使用Graphics绘制直线需要使用两个方法: moveTo() 和 lineTo()，它们输入参数是一对坐标值。moveTo() 负责绘制直线的起始点，lineTo() 负责绘制直线的终点。

declare  class  Graphics  {
  moveTo(x:  number, y:  number):  void;
  lineTo(x:  number, y:  number):  void;
}

在绘图直线前，需要先制定线条的样式，设置 lineStyle() 方法：

shp.graphics.lineStyle(2,  0x00ff00);

然后使用 moveTo() 来设定线条的起始点，使用 lineTo() 来设定线条的终点。完整代码如下：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.graphics.lineStyle(2,  0x00ff00);
    shp.graphics.moveTo(10,  10);
    shp.graphics.lineTo(100,  20);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

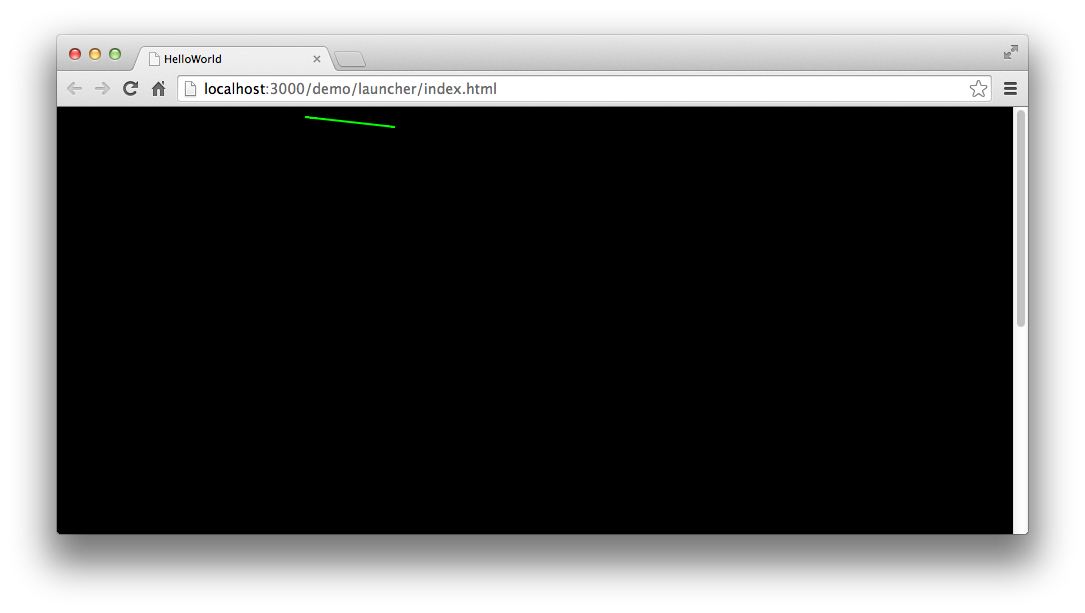

编译后运行，效果如下图：

也可以连续绘制多条首尾相接的直线，形成一条折线，代码如下：

const shp: egret.Shape  =  new  egret.Shape();
shp.graphics.lineStyle(2,  0x00ff00);
shp.graphics.moveTo(68,  84);
shp.graphics.lineTo(167,  76);
shp.graphics.lineTo(221,  118);
shp.graphics.lineTo(290,  162);
shp.graphics.lineTo(297,  228);
shp.graphics.lineTo(412,  250);
shp.graphics.lineTo(443,  174);
shp.graphics.endFill();
this.addChild(shp);

绘制折线时，无需多次使用 moveTo() 方法，连续使用 lineTo() 方法即可。

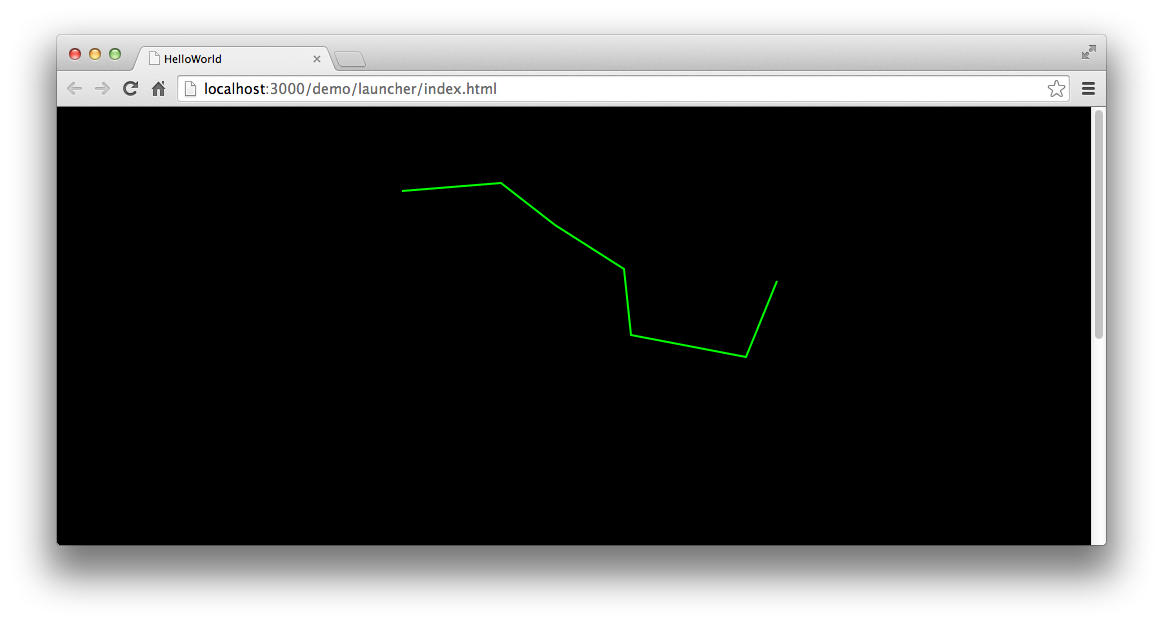

编译后运行，效果如图：

4.绘制曲线

Egret中提供的曲线绘制是“二次贝塞尔曲线”，下图是“二次贝塞尔曲线”的结构图，其中P0是起始点，P1是控制点，P2是终点。

绘制曲线时，需使用 Graphics 中的 curveTo() 方法。

declare  class  Graphics  {
  curveTo(x1:  number, y1:  number, x2:  number, y2:  number):  void;
}

curveTo() 方法需设置4个参数，前两个参数是控制点(P1)的位置，后两个参数是终点(P2)的位置。

执行绘图时，先使用 moveTo() 方法指定曲线的起始点，然后使用 curveTo() 指定曲线的控制点和终点。在程序进行绘图时，绘制过程如下图：

示例代码：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.graphics.lineStyle(2,  0x00ff00);
    shp.graphics.moveTo(50,  50);
    shp.graphics.curveTo(100,  100,  200,  50);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

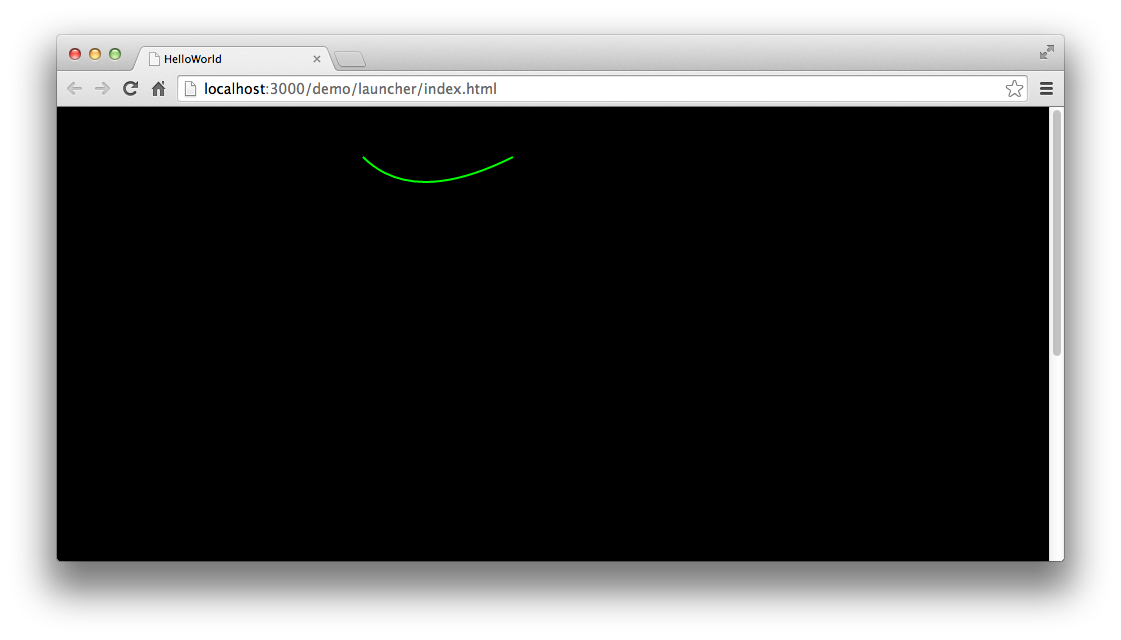

编译后运行，效果如图：

5.绘制圆弧

绘制封闭圆弧使用 Graphics 中的 drawArc() 方法。

declare  class  Graphics  {
  drawArc(x:  number, y:  number, radius:  number, startAngle:  number, endAngle:  number, anticlockwise:  boolean):  void;
}

前两个参数是圆弧路径的圆心位置，radius 是圆弧半径。startAngle 是圆弧起点的角度，从x 轴方向开始计算，以弧度为单位，endAngle 是圆弧终点的角度，anticlockwise 控制绘制方向，如果为 true，逆时针绘制圆弧，反之，顺时针绘制。

下面的例子绘制了一个从 0 到 π 的圆弧：

class  GraphicsTest  extends  egret.DisplayObjectContainer  {
  public  constructor()  {
    super();
    this.addEventListener(egret.Event.ADDED_TO_STAGE,  this.onAddToStage,  this);
  }
  private  onAddToStage(event: egret.Event)  {
    const shp: egret.Shape  =  new  egret.Shape();
    shp.graphics.beginFill(0x1122cc);
    shp.graphics.drawArc(200,  200,  100,  0,  Math.PI,  true);
    shp.graphics.endFill();
    this.addChild(shp);
  }
}

编译并运行，效果如图：

其中 endAngle 使用 Math.PI 表示弧度 π ，可以在数学相关API里查询到。

6.绘制圆弧高级使用

6.1.画弧

const shape: egret.Shape  =  new  egret.Shape();
shape.graphics.lineStyle(2,  0xffff00);
shape.graphics.drawArc(50,  50,  50,  0,  Math.PI  /  180  *  30,  false);
shape.graphics.endFill();

6.2.画拱形

const shape: egret.Shape  =  new  egret.Shape();
shape.graphics.beginFill(0xff0000);
shape.graphics.drawArc(50,  50,  50,  0,  Math.PI  /  180  *  60,  false);
shape.graphics.endFill();

画拱和画弧的区别就是：画拱需要填充图形，画弧不需要填充图形。

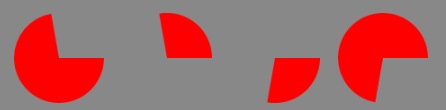

6.3.画扇形

扇形其实就是圆心跟弧的2个端点连接后的一个封闭区域。

const r:  number  =  50;
const shape: egret.Shape  =  new  egret.Shape();
shape.graphics.beginFill(0xff0000);
shape.graphics.moveTo(r, r);  //绘制点移动(r, r)点
shape.graphics.lineTo(r *  2, r);  //画线到弧的起始点
shape.graphics.drawArc(50,  50,  50,  0,  260  *  Math.PI  /  180,  false);  //从起始点顺时针画弧到终点
shape.graphics.lineTo(r, r);  //从终点画线到圆形。到此扇形的封闭区域形成
shape.graphics.endFill();

6.4.画弧形进度条

class  GraphicsText  {
  private  getArcProgress(): egret.Shape  {
    const shape: egret.Shape  =  new  egret.Shape();
    let angle:  number  =  0;
    egret.startTick(function  (timeStamp: number)  {
        angle +=  1;
        changeGraphics(angle);
        angle = angle %  360;
        return  true;
    },  this);
    function  changeGraphics(angle)  {
        shape.graphics.clear();
        shape.graphics.lineStyle(2,  0x0000ff,  1);
        shape.graphics.drawArc(50,  50,  50,  0, angle *  Math.PI  /  180,  false);
        shape.graphics.endFill();
    }
  }
}

关于代码中 egret.startTick 的用法，可参考Timer计时器

6.5.画扇形进度条

class  GraphicsText  {
  private  getSectorProgress(): egret.Shape  {
    const shape: egret.Shape  =  new  egret.Shape();
    let angle:  number  =  0;
    egret.startTick(function  (timeStamp: number):  boolean  {
    angle +=  1;
    changeGraphics(angle);
    angle = angle %  360;
    return  true;
    },  this);
    return shape;
    function  changeGraphics(angle)  {
        shape.graphics.clear();
        shape.graphics.beginFill(0xff0000);
        shape.graphics.moveTo(50,  50);
        shape.graphics.lineTo(100,  50);
        shape.graphics.drawArc(50,  50,  50,  0, angle *  Math.PI  /  180,  false);
        shape.graphics.lineTo(50,  50);
        shape.graphics.endFill();
    }
  }
}

6.6.画不规则边框进度条

下面是一个示例，通过结合遮罩 (mask) 和扇形进度条来模拟边框的进度显示。关于 mask 的具体用法，可参考遮罩

• 首先，提供一个只有边框的全封闭的图形。比如

• 使用上面介绍的扇形进度条，并确保扇形确定的圆的区域可以完整覆盖边框图。要将扇形的圆心对准边框中心。
• 将边框的 mask 设置成扇形进度条，至此一个简单的边框进度条已完成。可以通过修改被遮罩图形，来做成适合项目的进度条，比如图形不是一个边框，而是一个灰色框的填充图。

• 代码:

class  GraphicsText  {
  private  getSectorProgress(): egret.DisplayObjectContainer  {
    const container: egret.DisplayObjectContainer  =  new  egret.DisplayObjectContainer();
    const w:  number  =  100;
    const h:  number  =  100;
    const r:  number  =  Math.max(w, h)  /  2  *  1.5;
    const bitmap =  new  egret.Bitmap(RES.getRes(key));
    container.addChild(bitmap);
    bitmap.width  = w;
    bitmap.height  = h;
    const shape: egret.Shape  =  new  egret.Shape();
    shape.x  = bitmap.width  /  2;
    shape.y  = bitmap.height  /  2;
    bitmap.mask  = shape;
    container.addChild(shape);
    let angle =  0;
    egret.startTick(function  (timeStamp: number):  boolean  {
        angle +=  1;
        changeGraphics(angle);
        angle = angle %  360;
        return  true;
    },  this);
    return container;
    function  changeGraphics(angle)  {
        shape.graphics.clear();
        shape.graphics.beginFill(0x00ffff,  1);
        shape.graphics.lineTo(r,  0);
        shape.graphics.drawArc(0,  0, r,  0, angle *  Math.PI  /  180,  true);
        shape.graphics.lineTo(0,  0);
        shape.graphics.endFill();
    }
  }
}

• 效果图

mask 很消耗 cpu，建议少用不停修改 mask 的方式做动画。

7.多个形状的绘制

以下代码在一个 Shape 对象中绘制4个小格子，互相紧邻，并且红蓝相间。

this.graphics.beginFill(0x0000ff);
this.graphics.drawRect(0,  0,  50,  50);
this.graphics.endFill();
this.graphics.beginFill(0x0000ff);
this.graphics.drawRect(50,  50,  50,  50);
this.graphics.endFill();
this.graphics.beginFill(0xff0000);
this.graphics.drawRect(50,  0,  50,  50);
this.graphics.endFill();
this.graphics.beginFill(0xff0000);
this.graphics.drawRect(0,  50,  50,  50);
this.graphics.endFill();

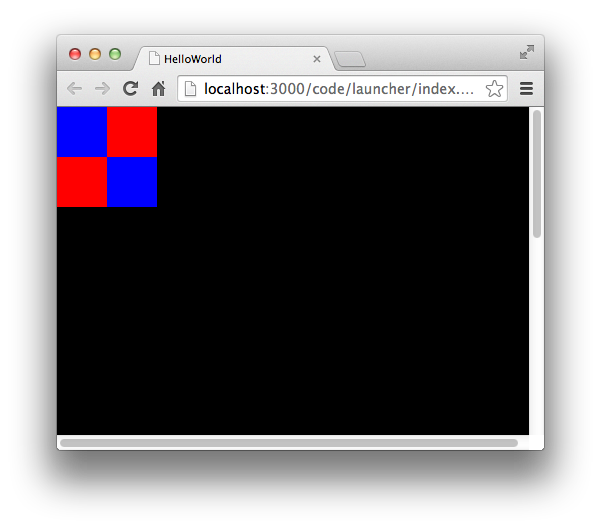

将该 Shape 对象放到显示列表，编译运行，得到如图效果：

注意：多个形状绘制，互相是独立的，每一次绘制填充，都必须以 endFill() 结束，才能开始下一次绘制。

8.清空绘图

清空绘图操作是将已经绘制的图像全部清空，可以执行 Graphics 中的 clear() 方法，代码如下：

shp.graphics.clear();
